CrossLight

Trafiksäkerhet på övergångsställen

För att öka trafiksäkerheten och minimera antalet olyckor på trafikerade vägar som korsas av gående har Philips AB i samarbete med stolptillverkaren Jerol Industri AB tagit fram belysningskonceptet CrossLight, som är skräddarsytt för övergångsställen.

Ladda ner produktsortiment som pdf

Produktblad PDF

Två utföranden

Belysningskonceptet CrossLight finns i två utföranden. Samtliga fästdetaljer ingår.

  1. BELYSNING FÖR ÖVERGÅNGSSTÄLLEN
    CrossLight med högrefleterande ”Herr Gårmanskylt” i aluminium och reflekterande reflexmarkeringar på stolpen.
  2. BELYSNING FÖR GÅNGPASSAGER
    CrossLight utan ”Herr Gårmanskylt” och reflexer. (Gångpassager har varken övergångsskyltar, reflexer eller vita markeringar på körbanan).

Armatur

För att bilister och andra motorburna trafikanter i tid ska upptäcka personer som korsar vägar på övergångsställen har CrossLight konceptet utrustats med en armatur anpassad för detta. Armaturens vertikalljus gör så att de gående belyses och syns ordentligt när de korsar vägen och horisontalljuset hjälper dem att orientera sig.

Krockvänlig stolpe

Armaturen monteras på en eftergivlig och energiabsorberande Jerolstolpe av glasfiber. Det är viktigt att man placerar stolpen rätt. Den ska stå på höger sida i trafikens färdriktning – alldeles framför övergångsstället. På en väg med dubbelriktad trafik ska man således montera två CrossLight – en på vardera sidan av vägen. Jerolstolpen uppfyller den nya krävande europanormen EN 12767:2000 mer än väl.

Fundament

prick-svart  Fundamentet placeras i sidled efter de lokala
förutsättningar som råder – dock alltid 4 meter från
övergångsställets/gångpassagens centrum, vars
standardbredd är 3 meter.

prick-vit Vid en vägbredd på 7-9 meter ska armaturens centrum alltid placeras 0,5 meter från körbanekant. Vid bredare vägar ska avståndet från körbanekanten vara max 1 meter. Armaturarmens längd dimensioneras efter avståndet mellan stolpe och armatur.

Fakta om armaturen

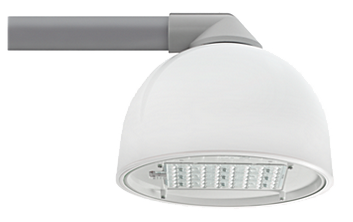

Copenhagen LED

Basen i belysningskonceptet CrossLight utgörs av Philips LED armatur Copenhagen.

Egenskaper:

  • Unikt opaliserat armaturtak skapar en behaglig belysningsomgivning.
  • Avancerad LED-teknologi i kombination med de senaste styrenheterna för belysning.
  • Framtidssäkrad: Hållbar LED-enhet och driftdon som kan uppgraderas.
  • Tidlös design

Färg: Omålad glasfiber RAL 7035. Andra RAL-färger eller AKZO Futura-färger finns vid förfrågan.

Fakta om Jerolstolpen

Jerolstolpen är tillverkad av glasfiber – marknadens enda. Stolpen har en trafikblå färg, den är UV–beständig och har en teknisk livslängd på över 80 år. Jerolstolpen består av två skikt. Det inre skiktet av fiberkomposit tar upp de normala påfrestningar som stolpen utsätts för och det yttre skiktet av seg polyolefin gör stolpen väderbeständig.

"HerrGårman-skylt"

“Herr Gårmanskylten” fästs på stolpen med hjälp av en skena som skruvas fast i stolpen med helgängad fransk träskruv.

Du beställer ett helt belysningspaket

Belysningskonceptet CrossLight är ett helt belysningspaket. Varje belysningspaket består av:

• En armatur Copenhagen LED, opalkupa och fäste
• En ljuskälla LED
• En trafikblå, eftergivlig Jerolstolpe av glasfiber, som är 6 meter hög.
• En trafikblå stolparm i aluminium som finns i längderna: 1 meter, 1,5 meter eller 2 meter
• Ett fundament där stolpen enkelt kan justeras efter montage
• En säkringsinsats
• För övergångsställen: En obelyst högreflekterande ”Herr Gårmanskylt” i aluminium (ingår inte i belysningspaketet för gångpassager).

OBS! För komplett anläggning beställs två belysningspaket. Ett paket för vardera sidan av vägen.

Miljöanpassat koncept

Belysningskonceptet CrossLight är väl genomtänkt även ur miljösynpunkt. Både armaturen och stolpen är tillverkade av helt återvinningsbara material. CrossLight för övergångsställen och gångpassager är ett miljöanpassat koncept som skonar både människor och miljö.

Referensprojekt

CrossLight konceptet är populärt och bidrar till säkrare övergångsställen runt om i Sverige. Ser vår sida med Referensprojekt.
